梯子筋大样图，梯子筋的相应规范

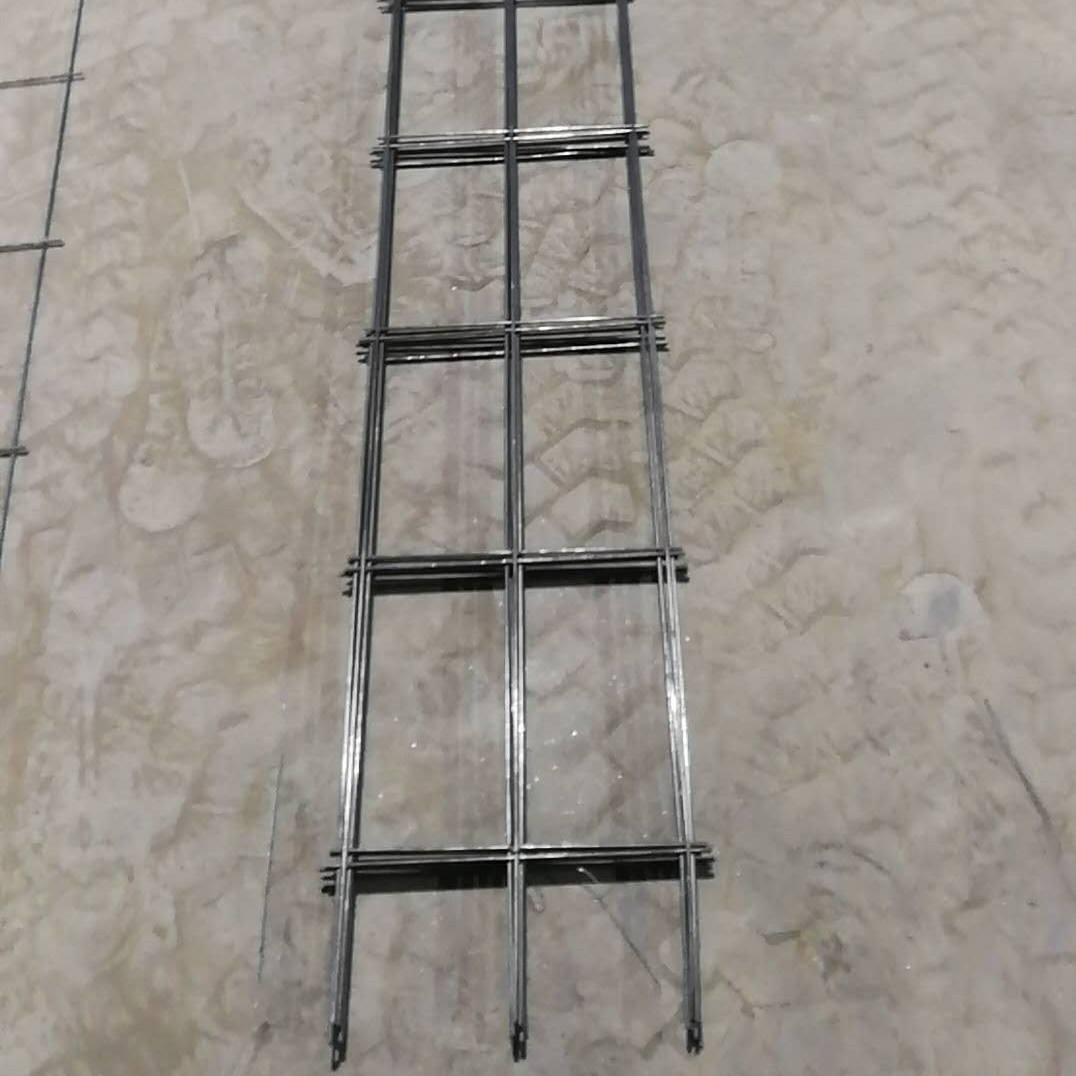

1、3 大样图4 实物图2 竖向梯子筋1 说明用来控制墙体水平钢筋间距，梯子筋距墙边 50 mm 左 右开始设置，设置间距不大于2 m，且每面墙至少设置两道，根据竖 向梯子筋分档间距安放水平筋，调平调正，绑扎牢固2 制作方法竖向梯子筋立筋应与墙竖向钢筋同规格同牌 号。

2、柱筋定位筋做法暗柱插筋采用水平定位箍筋固定，墙体插筋则采用定位梯子筋，固定在板钢筋上，以确保钢筋位置准确，同时保障墙体保护层框架柱钢筋定位柱插筋与底板交接处增设定位筋，与底板筋绑扎牢固，防止根部移位柱截面发生变化时，确保弯折点位置尺寸符合设计要求为保证柱主筋间距均匀正确，在绑。
